在操作電磁流量計轉換器表頭前先來熟悉下表頭按鍵

以上為表頭按鍵說明

1.根據電磁流量計轉換表頭的配電方式，將轉換表頭接上電源，儀表進入測量狀態

2.在測量狀態下，按下”復合鍵+確認鍵”，出現”參數設置”界面

在參數設置界面，按下確認鍵，輸入密碼：19818，輸入方法為按上下鍵調整數字，按”復合鍵+上鍵”或者”復合鍵+下鍵”來切換輸入位置，下圖為完成設置

輸入完成后，按下復合鍵+確認鍵進入設置菜單，并按上鍵切換需要更改的項目菜單，找到測量管道口徑菜單

按確認鍵進入菜單按上鍵或者下鍵選擇需要設置的測量管道口徑

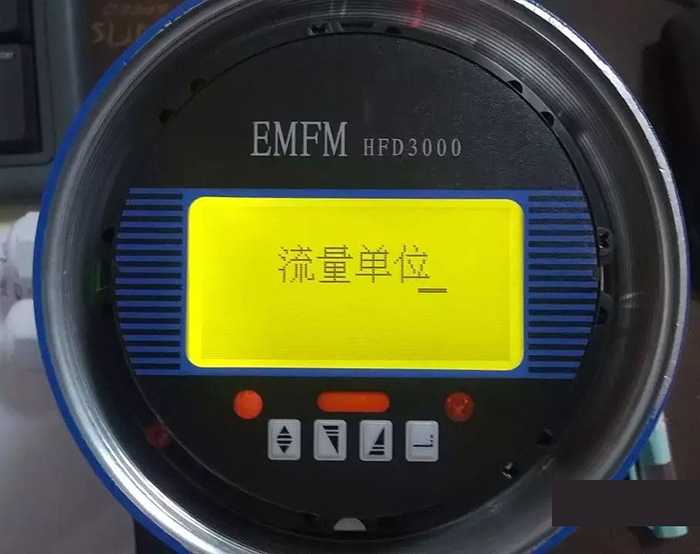

設置完成后按確認鍵回到測量管道口徑選擇畫面，再按上鍵選擇流量單位，并按確認鍵進入

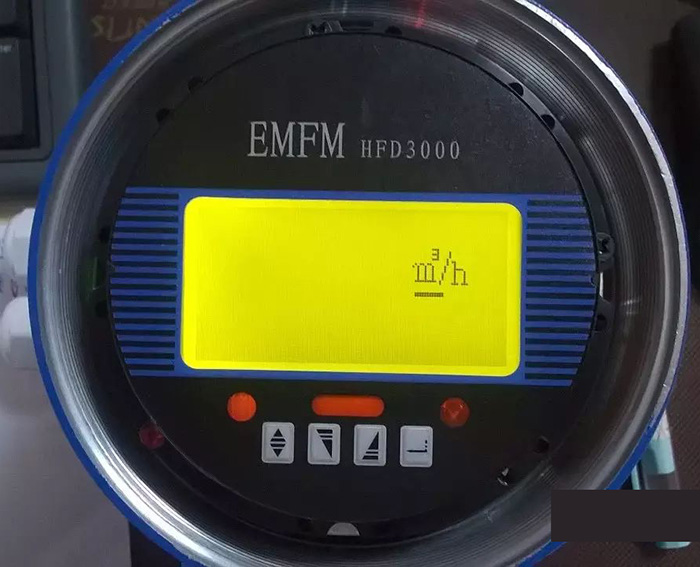

根據需要顯示的單位，按上鍵或者下鍵進行設定，設定完成后按確認鍵返回選擇畫面

按上鍵選擇儀表量程設置選項，按下確認鍵進入設置

按上鍵或者下鍵設定數字，按復合鍵+上鍵或者復合鍵+下鍵進行輸入位置切換，完成設置按下確認鍵

按上鍵切換菜單至流量方向擇項

按下確認鍵，然后按上鍵切換正向或者反向，完成后按下確認鍵

按上鍵切換菜單至總量清零密碼，按確認鍵進入

按上鍵或者下鍵輸入數字，按復合鍵+上鍵或者復合鍵+下鍵切換輸入位置，完成輸入按確認鍵

注意不可將密碼設置為00000默認密碼，需要更改密碼為00001，按確定鍵并記住密碼，按上鍵切換至傳感器系數值選項,傳感器系數值與流量成正比

按確認鍵進入，按上鍵或者下鍵輸入數字，按復合鍵+上鍵或者復合鍵+下鍵切換輸入位置，完成輸入按確認鍵返回菜單選擇界面，分別選擇電流零點修正對應4mA與電流滿度修正對應20mA

按上鍵或者下鍵輸入數字，按復合鍵+上鍵或者復合鍵+下鍵切換輸入位置，完成輸入按確認鍵

全部完成設定后可長按確定鍵幾秒即可進入正常測量界面，恭喜您已經完成電磁流量計常用菜單的調試工作！
